🌄 APA ITU PETA TOPOGRAFI?
Peta topografi adalah representasi grafis permukaan bumi dalam 2 dimensi yang menunjukkan bentuk relief atau ketinggian medan menggunakan garis kontur, simbol, dan warna. Peta ini menggambarkan naik-turunnya permukaan tanah (bukit, lembah, gunung, dataran) secara akurat dan terukur.
Kenapa Peta Topografi Penting?
Bayangkan Anda ingin membangun jalan di area pegunungan. Tanpa peta topografi, Anda tidak tahu:
Berapa tinggi bukit yang harus dipotong (cut)
Berapa dalam lembah yang harus ditimbun (fill)
Di mana titik paling curam yang berbahaya
Jalur mana yang paling efisien (hemat biaya konstruksi)
Peta topografi memberikan visualisasi 3D dalam format 2D — sehingga engineer, surveyor, dan perencana bisa membuat keputusan yang akurat tanpa harus ke lapangan berkali-kali.
Sejarah Singkat Peta Topografi
Peta topografi modern pertama kali dikembangkan oleh militer Prancis di abad ke-18 untuk keperluan strategi perang (tahu medan = keunggulan taktis). Konsep garis kontur dipopulerkan oleh Philippe Buache (1737) yang menggunakan garis untuk menunjukkan kedalaman dasar laut.
Di Indonesia, peta topografi skala 1:50.000 dibuat oleh Badan Informasi Geospasial (BIG) yang mencakup seluruh wilayah Indonesia dengan detail tinggi.
Kapan Peta Topografi Digunakan?
Peta topografi digunakan dalam berbagai bidang:
Bidang | Penggunaan |
|---|---|
Konstruksi & Civil Engineering | Perencanaan jalan, jembatan, bendungan, cut & fill calculation |
Pertambangan | Survey area tambang, volume overburden, akses jalan tambang |
Kehutanan & Lingkungan | Analisis DAS (Daerah Aliran Sungai), erosion risk, watershed management |
Militer & Navigasi | Perencanaan rute, identifikasi medan, tactical positioning |
Pendakian & Outdoor | Trail planning, identifikasi jalur aman, estimasi waktu tempuh |
Perencanaan Wilayah | Zonasi kawasan, analisis kesesuaian lahan, mitigasi bencana |
🧩 ELEMEN-ELEMEN PETA TOPOGRAFI
Peta topografi terdiri dari beberapa elemen utama:
1. Garis Kontur (Contour Lines) ⭐ Elemen Utama
Garis kontur adalah garis khayal yang menghubungkan titik-titik dengan ketinggian yang sama di permukaan bumi. Inilah inti dari peta topografi.
Contoh:
Garis kontur 100 m = semua titik di garis ini memiliki elevasi 100 meter di atas permukaan laut
Garis kontur 150 m = elevasi 150 meter
Jarak vertikal antar garis kontur = interval kontur (misalnya 10 m, 25 m, 50 m)
2. Titik Ketinggian (Spot Heights / Elevation Points)
Titik-titik dengan label elevasi spesifik untuk referensi, biasanya di:
Puncak gunung
Dasar lembah
Persimpangan jalan
Benchmark survei
Contoh: Puncak Gunung Semeru: 3.676 mdpl
3. Simbol Topografi
Simbol-simbol standar untuk menunjukkan fitur medan:
Simbol | Arti |
|---|---|
▲ | Puncak / Summit |
× | Benchmark survei |
∪∪∪ | Tebing / Cliff |
≈≈≈ | Sungai / River |
░░░ | Hutan / Forest |
■■■ | Bangunan / Buildings |
4. Warna Relief (Hypsometric Tints)
Pewarnaan berdasarkan ketinggian untuk memudahkan pembacaan:
Warna | Elevasi | Medan |
|---|---|---|
Hijau tua | 0-200 m | Dataran rendah |
Hijau muda | 200-500 m | Perbukitan rendah |
Kuning | 500-1000 m | Perbukitan sedang |
Oranye | 1000-2000 m | Pegunungan |
Coklat | 2000-3000 m | Pegunungan tinggi |
Putih | >3000 m | Puncak bersalju |
5. Skala Peta
Skala menunjukkan rasio jarak di peta vs jarak sebenarnya:
1:25.000 = 1 cm di peta = 250 meter di lapangan (detail tinggi, untuk konstruksi)
1:50.000 = 1 cm di peta = 500 meter di lapangan (standar BIG Indonesia)
1:100.000 = 1 cm di peta = 1 km di lapangan (overview wilayah)
6. Grid Koordinat
Sistem koordinat untuk referensi posisi:
UTM (Universal Transverse Mercator) — paling umum di Indonesia
Latitude/Longitude — koordinat geografis
TM-3 (Transverse Mercator 3°) — standar BIG Indonesia
7. Orientasi & Arah Utara
Arah utara grid (grid north)
Arah utara magnetis (magnetic north)
Arah utara sejati (true north)
Penting untuk navigasi lapangan dan bearing calculation

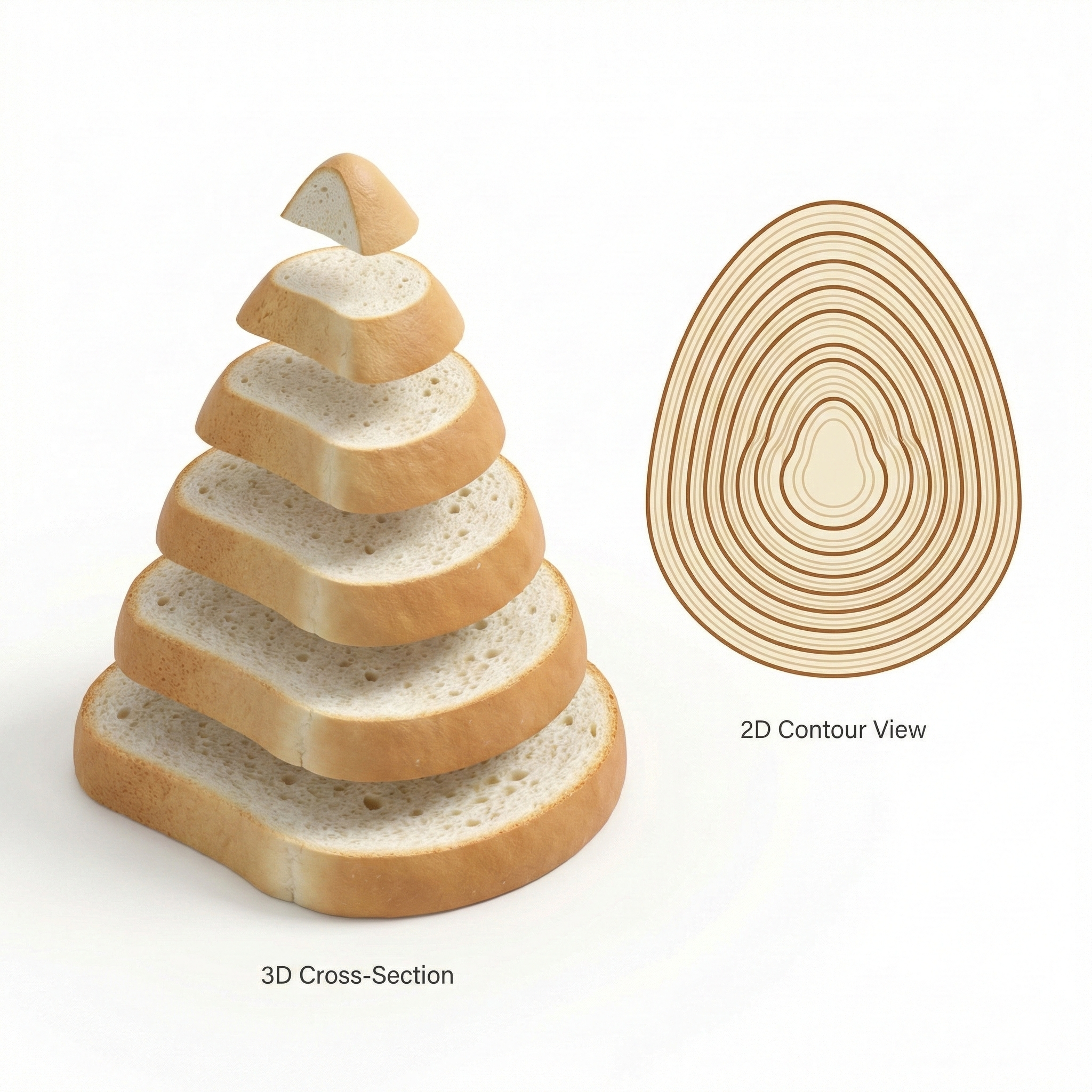

Apa Itu Peta Kontur? (Analogi Roti Tawar)
Peta kontur adalah peta yang menampilkan bentuk permukaan tanah menggunakan garis kontur (garis yang menghubungkan titik-titik dengan ketinggian yang sama).
Masih bingung? Bayangkan sebuah Bukit atau Gunung adalah sebongkah Roti Tawar Gunung. Lalu, Anda memotong roti tersebut secara horizontal (mendatar) menggunakan pisau raksasa setiap ketinggian 10 meter.
Potongan paling bawah akan lebar.
Potongan paling atas (puncak) akan kecil.
Jiplakan dari bekas potongan-potongan itulah yang disebut Garis Kontur. Jadi, garis kontur sebenarnya adalah "jejak potong" dari bentuk bumi.
Fungsi utamanya adalah:
Mengetahui Topografi: Apakah daerah itu berbukit, datar, atau curam.
Menghitung Kemiringan Lereng (Slope): Penting untuk mitigasi longsor.
Perencanaan Rute: Menentukan jalur pipa air (irigasi) agar air mengalir gravitasi tanpa pompa.
Karakteristik & Cara Membaca Garis Kontur
Kunci membaca peta kontur ada pada Pola Garis. Berikut 3 rumus dasar yang wajib dihafal surveyor:

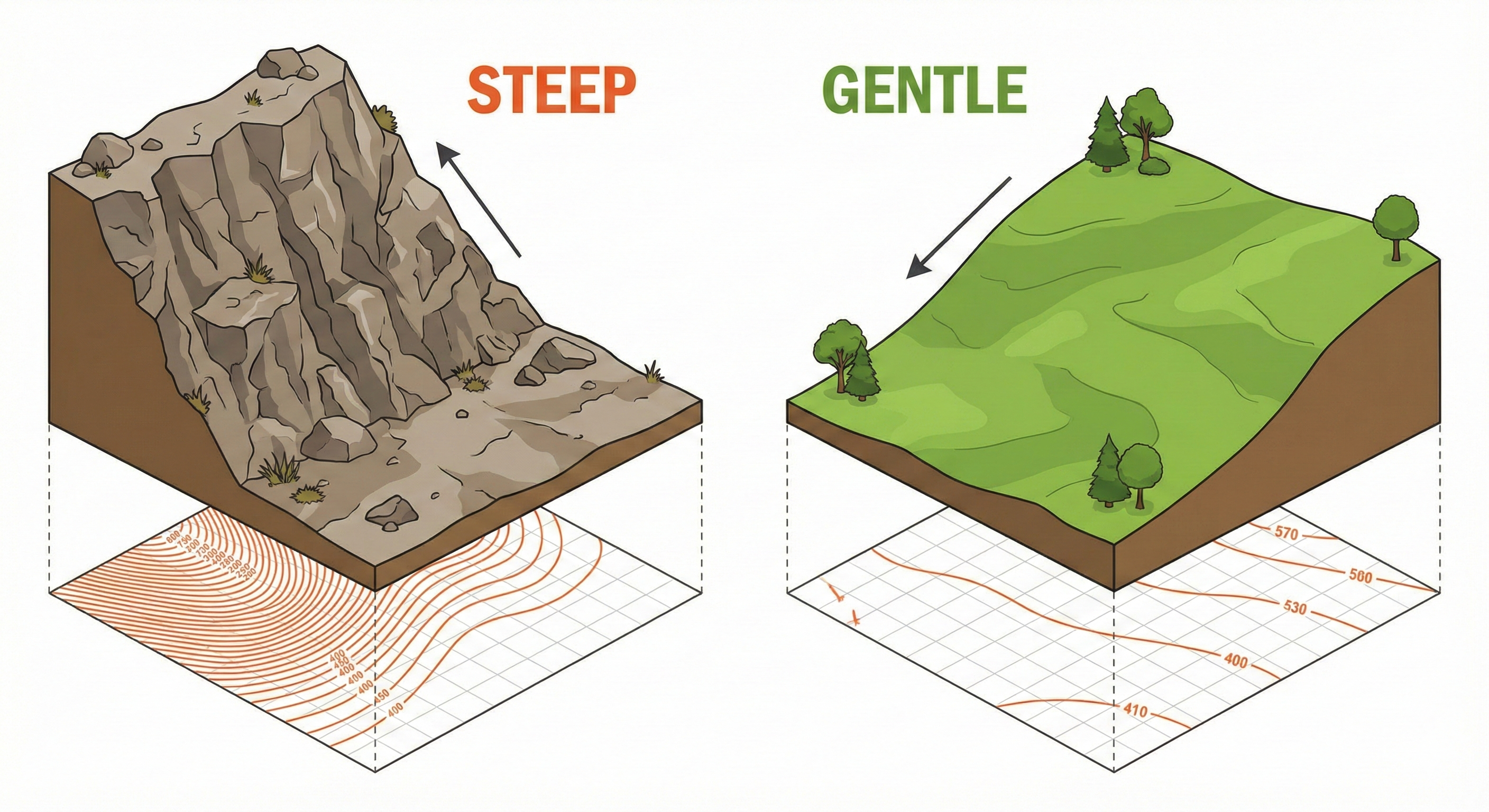

1. Rapat vs Renggang (Kecuraman)
Ini aturan paling dasar:
Garis Sangat Rapat: Menandakan lereng yang TERJAL. Semakin rapat garisnya, semakin curam tebingnya (karena perubahan ketinggian terjadi dalam jarak pendek).
Garis Renggang: Menandakan daerah yang LANDAI atau datar. Ini biasanya area yang cocok untuk pemukiman, sawah, atau lapangan bola.

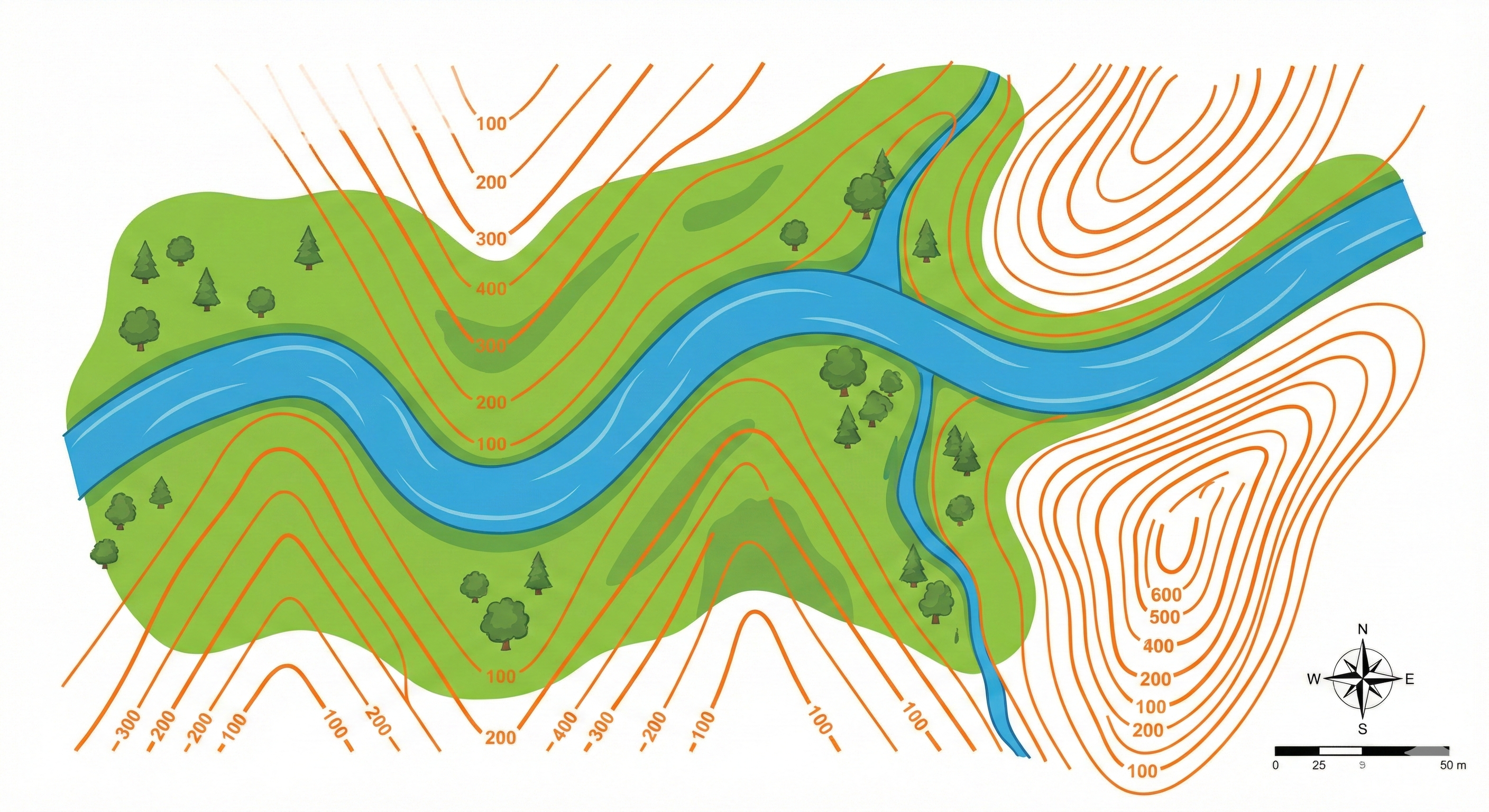

2. Aturan Huruf "V" dan "U"
Sering bingung membedakan Lembah (Sungai) dan Punggungan Bukit? Lihat bentuk lengkungannya.
Lembah (Sungai): Garis kontur akan meruncing seperti huruf "V" atau "^".
Kunci: Ujung tajam huruf "V" selalu menunjuk ke arah tempat yang LEBIH TINGGI (Hulu Sungai).
Punggungan (Bukit): Garis kontur akan membulat seperti huruf "U".
Kunci: Lengkungan huruf "U" menunjuk ke arah yang LEBIH RENDAH.
3. Tidak Pernah Berpotongan
Garis kontur tidak akan pernah saling memotong (seperti tanda kali "X") atau bercabang. Kenapa? Karena tidak mungkin satu titik di bumi punya dua ketinggian yang berbeda sekaligus (kecuali di tebing menggantung/goa, yang sangat jarang digambarkan di peta standar).
4. Garis kontur TIDAK PERNAH berpotongan
Karena satu titik tidak mungkin memiliki dua ketinggian berbeda secara bersamaan
Kecuali: Tebing overhanging (sangat jarang)
Software Peta Kontur Terbaik di Tahun 2026
Dulu, membuat dan membaca kontur harus menggunakan software berat yang membutuhkan spesifikasi laptop "dewa". Namun di tahun 2026, opsinya sudah jauh lebih fleksibel sesuai kebutuhan Anda.
Berikut perbandingannya:
1. ArcGIS / QGIS (Untuk Analis Profesional)
Ini adalah standar industri GIS. Fiturnya sangat lengkap, bisa generate kontur dari data DEM/SRTM mentah.
Kelebihan: Analisis spasial mendalam (Hidrologi, Flow Direction).
Kekurangan: Berat, UI (tampilan) rumit dengan ratusan tombol, dan butuh waktu lama untuk belajar (Learning Curve tinggi).
2. AutoCAD Civil 3D (Untuk Insinyur Sipil)
Biasanya digunakan untuk desain jalan raya, jembatan, dan bendungan.
Kelebihan: Presisi tinggi untuk perhitungan volume konstruksi.
Kekurangan: Lisensi sangat mahal (jutaan/bulan) dan formatnya (.dwg) sering tidak kompatibel dengan WebGIS desa atau Google Earth.
3. Global Mapper (Pemain Lama)
Software legendaris yang ringan dan sering dipakai surveyor tambang.
Kelebihan: Ringan dan to-the-point.
Kekurangan: Tampilan antarmuka (UI) terlihat sangat "jadul" (seperti Windows 98) dan kurang enak dipandang saat presentasi ke klien modern.

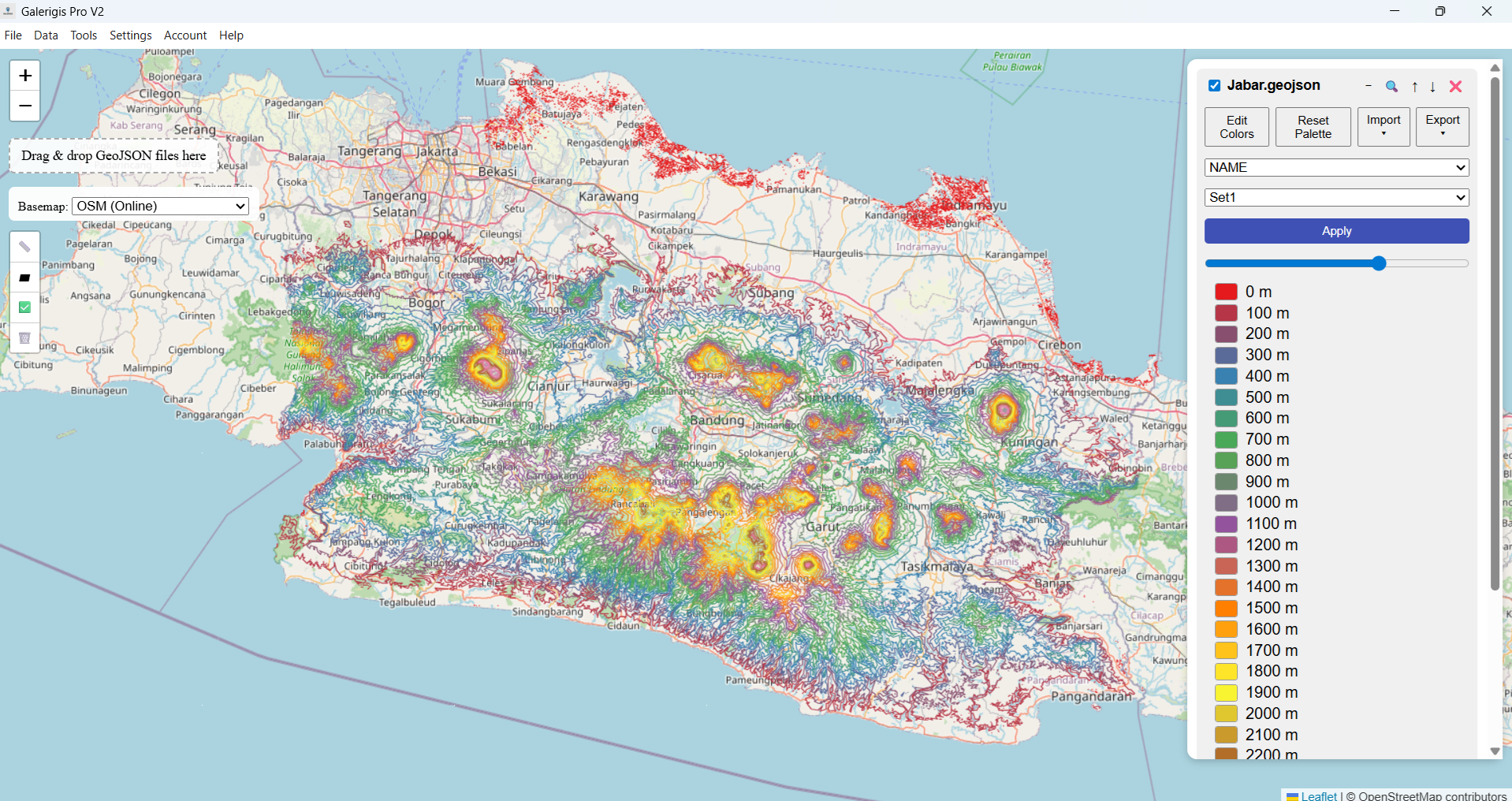

4. Galerigis Pro (Untuk Pengguna Praktis & Visualisasi)
Jika Anda adalah admin desa, manajer proyek, atau surveyor yang butuh visualisasi cepat tanpa pusing analisis rumit, Galerigis Pro adalah solusi modern.
Ringan: Jalan mulus di laptop standar (RAM 4GB). Tidak bikin laptop overheat.
Visualisasi Cantik: Mengatur warna interval kontur (misal: Kontur Indeks tebal, Kontur Bantu tipis) hanya dengan menu Styling sederhana.
Overlay Satelit: Langsung tempel garis kontur di atas citra satelit Esri (Basemap Online) dan Basemap Offline. Ini sangat membantu untuk memvalidasi: "Oh, garis rapat ini ternyata tebing batu di belakang sekolah."
Offline First: Bisa buka data kontur (SHP/GeoJSON/DXF) tanpa internet di tengah hutan.
Tips Pro: Gunakan Galerigis Pro untuk presentasi data kontur ke klien atau warga desa. Tampilan visualnya jauh lebih mudah dipahami orang awam dibandingkan garis-garis kaku ala AutoCAD.
Kesimpulan: Mana yang Harus Anda Pilih?
Membaca peta kontur adalah skill wajib. Tapi memilih tools yang tepat akan menghemat waktu kerja Anda.
Gunakan QGIS jika Anda perlu melakukan analisis hidrologi kompleks atau akademis.
Gunakan AutoCAD jika Anda sedang mendesain struktur jembatan.
Gunakan Galerigis Pro jika Anda butuh cara cepat menampilkan, mencetak, dan mempresentasikan data kontur di lapangan agar mudah dipahami semua orang.
Siapkan Laptop, Buka Peta, dan Mulai Membaca Alam.
