Dokumentasi » Galerigis Pro

Dokumentasi Galerigis Pro

Panduan instalasi, impor data, styling peta, basemap offline, dan modul lanjutan.

Pengaturan Style & Simbologi

Salah satu kekuatan utama Galerigis Pro adalah kemampuan mengubah tampilan data vektor (GeoJSON) secara instan dan menyimpannya untuk digunakan kembali.

Halaman ini menjelaskan cara mengatur warna, ikon, pola (pattern), serta cara menyimpan konfigurasi style Anda.

🎨 1. Mengakses Panel Style

Setiap layer yang Anda muat memiliki pengaturan style independen.

  1. Pastikan layer sudah dimuat dan muncul di Layer List (panel kanan).
  2. Klik tombol ikon plus (+) .
  3. Panel pengaturan style akan muncul di layar.

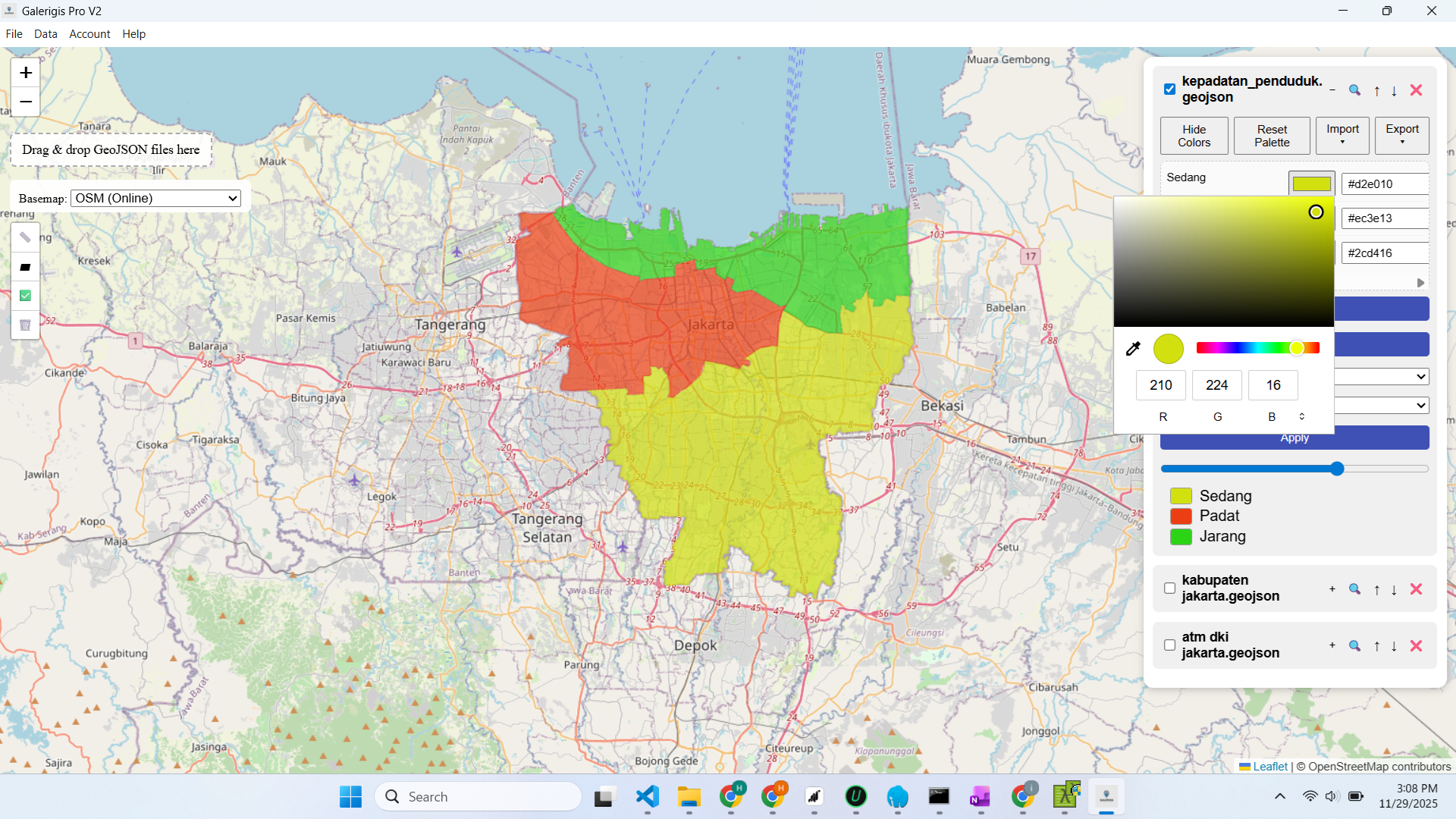

Panel Styling Layer
(Gambar: Panel pengaturan style layer)

🖌️ 2. Opsi Visualisasi Dasar

Opsi yang tersedia akan menyesuaikan dengan tipe geometri data Anda (Area, Garis, atau Titik).

A. Polygon (Area)

Cocok untuk data batas administrasi, persil tanah, atau tutupan lahan.

  • Fill Color: Mengubah warna isi area.
  • Opacity: Mengatur tingkat transparansi (0% - 100%).
  • Pattern: Memilih pola arsiran (garis miring, titik-titik, silang).

B. LineString (Garis)

Cocok untuk data jalan, sungai, atau rute.

  • Line Color: Warna garis utama.

C. Point (Titik)

Cocok untuk data lokasi fasilitas, tiang, atau point of interest.

  • Simple Circle: Mengubah radius dan warna lingkaran standar.
  • SVG Icon: Mengganti titik dengan ikon vektor.

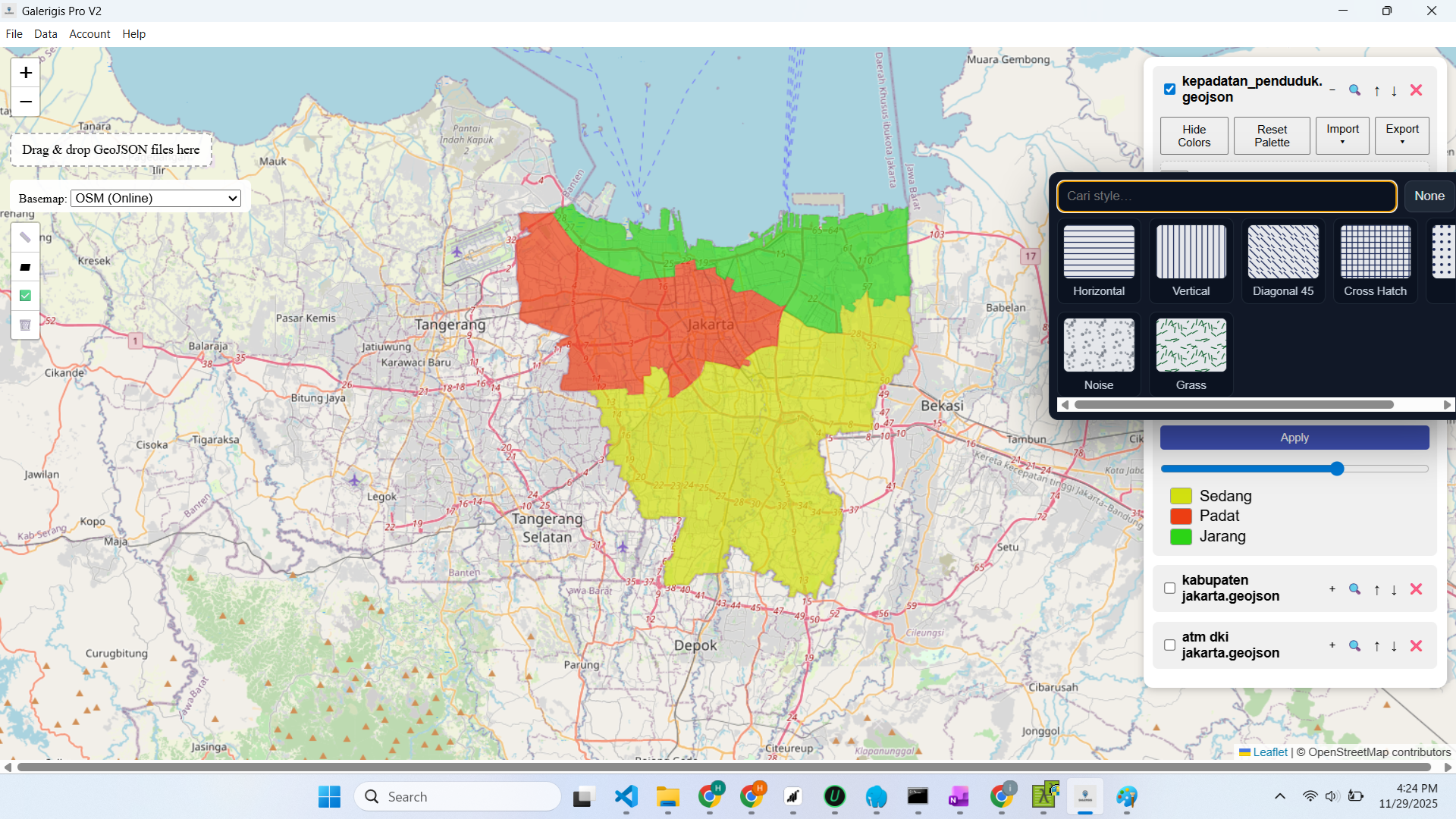

Panel Styling Lengkap
(Gambar: Penjelasan tombol-tombol di panel style)

🧩 3. Perpustakaan Pattern & Ikon

Galerigis Pro V2.0 menyertakan Library Offline yang siap pakai tanpa internet.

Pattern Library (Pola Arsiran)

Kami menyediakan 17+ pola standar:

  • Arsiran miring
  • Arsiran silang
  • Titik-titik

Icon Library (Simbol)

Tersedia koleksi ikon SVG siap pakai untuk berbagai kebutuhan umum:

  • 🏢 Struktur & Bangunan: Building, Bricks, Pyramid
  • 💾 Data & Teknologi: Database, Cloud Haze, Floppy Disk
  • 📝 Perkantoran & Admin: Clipboard, Envelope, Credit Card, Easel

💡 Tips Custom SVG (Advanced):

Anda bisa menambahkan koleksi SVG pribadi secara manual agar muncul permanen di library:

  1. Siapkan file .svg Anda.
  2. Copy file tersebut ke folder instalasi:
    WebGISData\assets\patterns
  3. Masuk ke folder yang sesuai tipe geometri (point, line, atau polygon).
  4. PENTING: Daftarkan nama file Anda di dalam patterns.json yang ada di folder tersebut.
  5. Di aplikasi, pilih menu Data → Reload Patterns untuk memuat ulang.

💾 4. Simpan & Muat Style (Internal)

Fitur ini memungkinkan Anda menyimpan "resep warna" sebuah layer ke dalam file kecil (.style.json), sehingga bisa dipakai lagi di proyek lain atau dikirim ke rekan kerja.

Menyimpan Style

Jika Anda sudah puas dengan tampilan layer (misal: Kawasan Industri warna ungu dengan arsiran silang):

  1. Di panel style, klik tombol Save Style.
  2. Beri nama file (contoh: kawasan-industri.style.json).

Memuat Style (Load)

Gunakan ini untuk menerapkan style yang sudah disimpan ke layer baru.

  1. Buka panel style pada layer target.
  2. Klik Load Style.
  3. Pilih file .style.json dari komputer Anda.
  4. Tampilan layer akan otomatis berubah mengikuti konfigurasi tersebut.
Video: Menerapkan style tersimpan ke layer baru

⚠️ Perbedaan Save Project vs Save Style:
Save Project: Menyimpan seluruh peta beserta data layernya.
Save Style: Hanya menyimpan pengaturan warna/tampilan untuk satu tipe layer saja.

⚡ Tips Trik Styling

  1. Transparansi untuk Analisis:
    Gunakan Opacity 50-60% pada layer Polygon agar Anda tetap bisa melihat basemap (citra satelit/jalan) di bawahnya saat digitasi.
